근린생활시설 사례

모노타워


수상 : 2010 강남구 아름다운 건축물상 수상

- 소개된 잡지, 서적 -
PLUS 2010년 09월호, 건축세계 2010년 09월, 건축사 2010년 11월
MINI Building , 2011 한국건축문화대상 작품집
posted Jul 18, 2012 Views 10115 Replies 6
?

단축키

Prev이전 문서

Next다음 문서

크게 작게 위로 아래로 댓글로 가기
Extra Form



1. 대지분석

모노타워는 IT관련 사옥인데요. 대지가 2면 도로로 둘러싸인 모서리형 대지였습니다만, 그 대지에 인접한 도로 폭이 양쪽 모두 6M여서 건물이 양면으로 도로사선을 직접 받는데다가, 북쪽으로 인접대지에 면해 있어서 일조권에 대한 제한도 받을 수밖에 없었습니다.
또한 도로 자체도 2면 도로 모두 모서리 꼭짓점을 향해서 약 1M 정도의 내리막 경사가 있어서 1층 바닥판 설계가 무척이나 까다로운 건물이었습니다.


2. 디자인 개념

1) 법정한도 충족
→ 건폐율, 용적율, 도로 및 일조권 사선제한, 조경면적, 주차장 설치 등 법정한도를 충실히 적용


2) IT 회사의 사옥인 만큼 창의성 높은 디자인 적용
→ 미래지향적인 하이테크 이미지와 독창성을 동시에 구현하기 위해서 원호와 사선의 적극적인 사용으로 주변 사각형 위주의 건물들과 차별화를 시도하면서도 부드러운 이미지를 유도


3) 최상의 업무환경 조성
    ① 업무환경의 변화와 다양한 임대수요를 고려한 공간구성
    ② 비교적 넓은 지하 공간을 위해서 높은 천정고를 확보(3.4M)하고, 선큰가든을
       통해 외부로의 직접 출입공간과 함께 충분한 일조량을 확보했으며, 환기를 위한 기계식  환기시설 설치
    ③ 직원 휴식공간 및 에어콘 실외기 설치를 위한 층별 발코니(2, 3, 4층) 확보
    ④ 5층 전체를 옥상정원으로 설계


4) 가까운 선릉 공원과의 소통
   → 5층 옥상정원과 바로 위 6층 CEO실에서 선릉공원을 직접 볼 수 있도록 설계


3. 모형

1) 1차 모형

새창으로 더보기

ebiz_1.jpg ebiz_11.jpg ebiz_12.jpg



2) 2차 모형
새창으로 더보기
실시설계 도면으로 1차안 보다 크게  건물모형을 제작 하면서 디자인의 완성도를 높였다. 외부 계단실 부분에 조각상 건립을 제안.
인물이 모형죽소에 맞는 싸이즈가 없어서 다소 큰 느낌입니다.




3) 모노타워 모형촬영

Loading the player ...

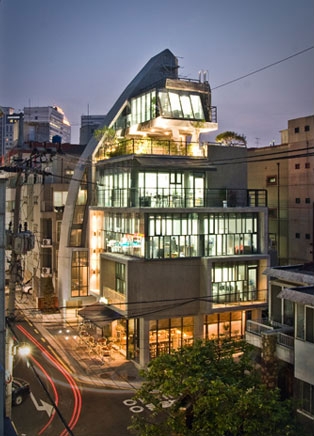

4. 완공




f2.jpg f3.jpg f4.jpg f5.jpg

>> More Images



완공사진 동영상 작업



5. 관련글 :

모노타워의 준공노트


6. 사옥설계 관련하여 질문이 있습니까 ?

아키드림이 제공하는 온라인 상담실 이나, 프로젝트요청 서비스를 받아보세요.
신속한 상담을 통하여 만족을 드리는 서비스를 약속드립니다.



7. 규모가 큰 관련 프로젝트

더 큰 규모의 사옥, 업무시설 프로젝트

TAG •
  • ?
    이진성 2013.03.28 16:28 SECRET

    "비밀글입니다."

  • profile
    archidream 2013.03.29 09:58 SECRET

    "비밀글입니다."

  • ?
    HEO DAE HOON 2013.09.26 21:54 SECRET

    "비밀글입니다."

  • profile

    모노타워에 관하여 많은 관심을 가져주셔서 감사합니다.
    당건물은 여러 책자에서 소개된 건물로 쉽게 관련 자료를 찾아보실 수 있습니다.
    [PLUS] 2010년 9월호, [건축세계] 2010년 9월호, [MINI building] Neighborhood Facility 책자등...
    제공해주신 이메일로, 2011한국건축문화대상에 올려진 4쪽분량을 보내드리겠습니다.
    아키드림 홈페이지 Data/출판물에도 자료들이 있습니다.
    http://www.archidream.co.kr/index.php?mid=Press&page=3

  • ?
    우루사 2014.11.07 19:16

    http://www.monotower.com
    모노타워 공식홈페이지 입니다.

  • profile
    archidream 2015.07.30 13:55
    홈페이지 좋네요~~
?
